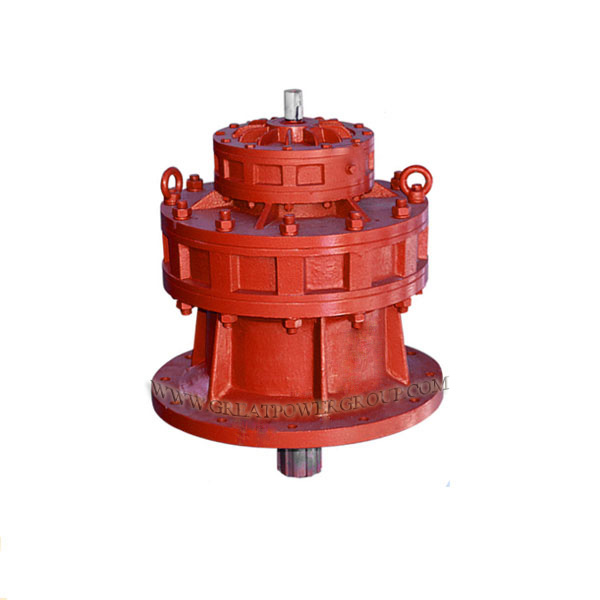

BLE Serieko Pinwheel Zikloidala Abiadura Murrizteko Kutxa

Deskribapen laburra:

BLE serieatransmisio-gailu mota bat da, transmisio planetarioaren printzipioa aplikatzen duena eta orratz zikloidala hortz-sareak hartzen dituena. Erreduzitzaile zikloidalaren transmisioa sarrera-unitatean, dezelerazio-unitatean eta irteera-unitatean bana daiteke. Distantzia-pieza nagusiek kalitate handiko aleazio-altzairua hartzen dute. Karburizatu, itzali eta arteztu ondoren, engranajearen hortz-zehaztasuna 6 mailara irits daiteke. Transmisio-engranaje guztien hortzen gainazaleko gogortasuna HRC54 - 62 irits daiteke karburatze-, itzaltze- eta artezketa-tratamenduaren ondoren, transmisio-zarata osoa baxua, eraginkortasun handikoa, bizitza luzea da.

Produktuaren xehetasuna

Produktuen etiketak

Produktuaren deskribapena
BLE serieatransmisio-gailu mota bat da, transmisio planetarioaren printzipioa aplikatzen duena eta orratz zikloidala hortz-sareak hartzen dituena. Erreduzitzaile zikloidalaren transmisioa sarrera-unitatean, dezelerazio-unitatean eta irteera-unitatean bana daiteke. Distantzia-pieza nagusiek kalitate handiko aleazio-altzairua hartzen dute. Karburizatu, itzali eta arteztu ondoren, engranajearen hortz-zehaztasuna 6 mailara irits daiteke. Transmisio-engranaje guztien hortzen gainazaleko gogortasuna HRC54 - 62 irits daiteke karburatze-, itzaltze- eta artezketa-tratamenduaren ondoren, transmisio-zarata osoa baxua, eraginkortasun handikoa, bizitza luzea da.
Produktuen Ezaugarri
1. Murrizketa ratio eta eraginkortasun handia.
2.Egitura trinkoa eta bolumen txikia.
3. Funtzionamendu egonkorra eta zarata txikia.
4.Eragiketa fidagarria eta zerbitzu-bizitza luzea.
5.Gainkarga-gaitasun indartsua, inpaktuarekiko erresistentzia handia, inertzi momentu txiki bat.

Parametro teknikoa

Mota etapa Eredua Ratioa Potentzia nominala (KW) Pare nominala (N.m)
X/B serieko erreduzitzaile zikloidala erreduktore bakarra B09/X1 9-87 0,55-0,18 26-50
B0/X2 1,1-0,18 58-112
B1/X3 0,55-0,18 117-230
B2/X4 4-0,55 210-400
B3/X5 11-0,55 580-1010
B4/X6/X7 11-2.2 580-1670
B5/X8 18,5-2,2 1191-3075
B6/X9 15-5.5 5183-5605
B7/X10 11-45 7643
Mota etapa Eredua Ratioa Potentzia nominala (KW) Pare nominala (N.m)
X/B serieko erreduzitzaile zikloidala Erreduzitzaile bikoitza B10/X32 99-7569 0,37-0,18 175
B20/X42 1,1-0,18 600
B31/X53 2,2-0,25 1250
B41/X63 2,2-0,25 1179-2500
B42/X64 4-0,55 2143-2500
B52/X84 4-0,55 2143-5000
B53/X85 7,5-0,55 5000
B63/X95 7,5-0,55 5893-8820
B74/X106 11-2.2 11132-12000
B84/X117 11-2.2 11132-16000
B85/X118 15-2.2 16430-21560
B95/X128 15-2.2 29400

Aplikazioa:
BLE serie zikloidala pinwheel abiadura murrizteko engranaje-kutxa oso erabilia da ehungintzan, industria arinean, meatzaritzan, petrolioaren industria kimikoan, eraikuntza makina, etab.
